二○○六年四月

部分实验图表：

实验内容摘要：

从试验结果可以得出如下结论：

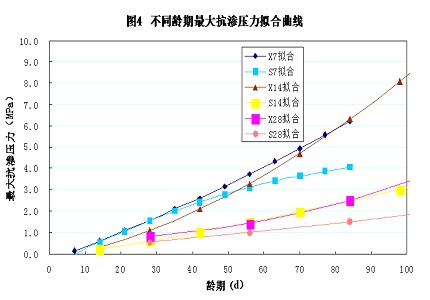

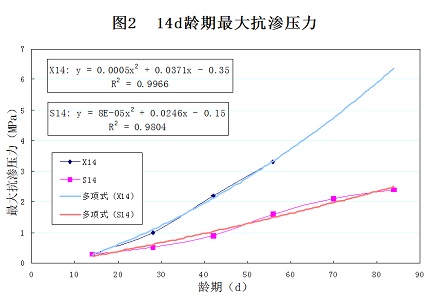

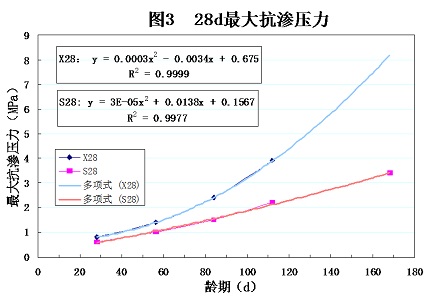

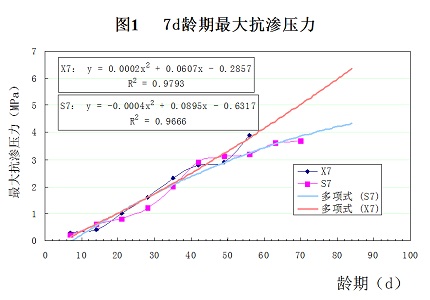

  混凝土试件在受到损伤条件下具有一定的自愈能力，受到损伤的时间越早，其自愈性能越强。从图1～3或图4中可明显看出，7d龄期混凝土在重复损伤条件下渗透压力增长速率大于14d龄期的混凝土，同样14d龄期的混凝土在重复损伤条件下渗透压力增长速率大于28d龄期的混凝土。主要是因为早期混凝土中仍存在一定塑性，水泥水化过程未完全完成，当受到压力水击穿损伤后，在后期的水化过程中混凝土能部分自我修复而愈合。随龄期增长水泥水化逐渐趋于完成，混凝土逐渐失去塑性，自愈能力减弱。

  XYPEX对于提高混凝土的抗渗自愈性能效果十分显著。对于7d龄期开始抗渗试验的混凝土，混凝土未完全水化，重复循环抗渗击穿的第五次（相当于35d龄期）时S7和X7的最大抗渗压力均可达到2.0MPa，第九次（相当于63d龄期）时X7的最大抗渗压力可超过4.0MPa，S7的最大抗渗压力小于4.0Mpa（实测3.6MPa）。对于14d龄期开始抗渗试验的混凝土，XYPEX掺合剂中活性化学成分形成不溶于水的晶体可显著提高其抗渗性能，重复循环抗渗击穿的第五次（相当于70d龄期）时X14的最大抗渗压力超过4.0MPa（拟合值4.7MPa），S14的最大抗渗压力仅2.0MPa（实测2.1MPa），S14在第九次重复循环抗渗时才超过4.0 MPa（拟合值4.2MPa），该时刻X14的最大抗渗压力已超过12MPa（拟合值12.3MPa）。对于28d龄期开始抗渗试验的混凝土，重复循环抗渗击穿的第四次（相当于112d龄期）时X28的最大抗渗压力约4.0MPa（实测3.9MPa，拟合值4.1MPa），而S28的最大抗渗压力仅2.0MPa左右（实测2.2MPa，拟合值2.1MPa），S28在第七次（相当于196d龄期）重复循环抗渗时才达到4.0 MPa，该时刻X28的最大抗渗压力已达到11.5MPa（拟合值）。

  在同龄期开始抗渗试验并进行重复循环养护条件下掺1.5％XYPEX的混凝土均较基准件的渗透压力大，且随重复损伤次数的增加，两者的最大渗透压力差别越大。在7d龄期即开始抗渗试验的混凝土，经受高压水击穿造成的损伤在4次（即28d）循环重复抗渗试验内，S7和X7两者的最大抗渗压力差别不大，说明早期混凝土的自愈性能主要靠混凝土本体触变还原性能。之后，X7的最大抗渗压力逐渐高于S7，按照试验曲线拟合值，在经历12次循环重复高压水击穿损伤后，X7最大抗渗压力可比S7高50％左右，这部分自愈性能是XYPEX掺合剂在自由水的迁移作用下渗透结晶堵塞混凝土中的损伤通道所引起。在14d龄期开始抗渗试验的混凝土，由于混凝土的水化大部分已完成（一般混凝土的14d龄期的强度约为28d强度的80％～90％左右），混凝土本体的自愈能力明显减弱，在第二次（相当于28d龄期）重复抗渗击穿损伤条件下，X14的最大抗渗压力为S14的2倍。重复循环抗渗击穿六次（相当于84d龄期）时，X14最大抗渗压力约为S14的2.5倍。在28d龄期开始抗渗试验的混凝土，混凝土本体的自愈能力继续减弱，主要靠XYPEX掺合剂在自由水的迁移作用下形成晶体堵塞渗透通道来提高其自愈性能，在第二次（相当于56d龄期）重复抗渗击穿损伤条件下，X28的最大抗渗压力为S28的1.4倍。重复循环抗渗击穿四次（相当于112d龄期）时，X14最大抗渗压力约为S14的2.0倍。

......

以上仅为实验报告中的部分内容，如需完整报告，欢迎致电索取。
